FLEXIBLE TUBE

언제나 최선을 다하는 대흥금속은
신속한 일처리, 정확한 제품관리, 저렴한 가격과 신용으로
고객님께 보답하겠습니다.

문의전화 : 02-2678-7556

  • 01 고객제일주의

    고객님을 최우선으로 존중하며, 고객의 입장에서 판단하며 고객만족을 최우선으로 생각하는 대흥금속이 되겠습니다.

  • 02 원칙중심경영

    믿을 수 있는 대흥금속이 되기 위해 원칙을 중심으로 변화에 발 맞춰 나아가기 위해 더욱 노력하겠습니다.

  • 03 장인정신의 경영

    고객의 성장과 발전에 기여하기 위해 오직 한길로 걸어 갈 수 있는 장인 정신을 지닌 대흥금속이 되도록 앞장서겠습니다.

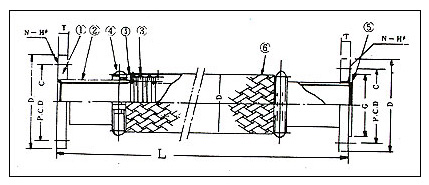

DH-10000형

부품명시 및 재질

번호 부품명 재질
1 FLANGE SS41
2 BODY SUS304
3 BELLOWS SUS304
4 RING(형) SUS304
5 왓샤 SUS304
6 BRAID SUS304

BELLOW가 조밀하게 성형되었기 때문에 가연성(FLEXIBLITY)이 풍부함과 동시에 고압력에도 충분히 사용할 수 있습니다.

계수치수표

SCROLL «

(I/D) D P.C.D
C		 G N-H￠ T 최고 사용압력 kg/㎠ 면간(L) mm 형식기호
A B
80 3 185 150 130 8-19 18 12 420 DT-9010
100 4 210 175 155 8-19 18 12 420 DT-9015
125 5 250 210 185 8-23 20 10 440 DT-9020
150 6 280 240 215 8-23 22 10 440 DT-9025
200 8 330 290 265 12-23 22 10 440 DT-9030
250 10 400 335 325 12-25 24 10 440 DT-9035
300 12 445 400 370 16-25 24 10 440 DT-9040
350 14 490 445 415 16-25 26 10 440 DT-9045
400 16 560 510 475 16-27 26 10 440 DT-9050

* 면간(L)은 주문에 의하여 10M도 가능함

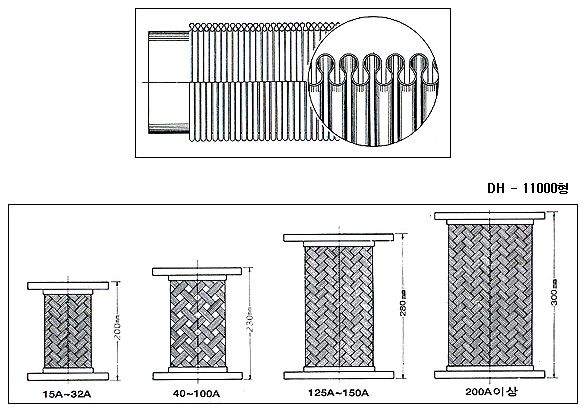

FLEXIBLE 방진, 방음용 JOINT

특징
  • 01 진동과 방음에 대한 취급효율이 대단히 우수합니다.
  • 02 STAINLESS STEEL로 조직이 되며 내연, 내수, 내약품성에 반 영구적입니다.
  • 03 편심허용량이 풍부합니다.
용도
건축설비배관, 공조위생시설배관설비, 일반공장설비, 펌푸 및 터빙 용, 항만수송배관, 하수처리량 및 화학프랜트 개조

치수표(방진, 방음용 JOINT)

SCROLL «

형식번호 호칭내경 표준장 (mm) 판후 (mm) 사용시축 직각방향 변위량 (mm) 최대축 직각방향 변위량 (mm) 시험압력 (kg/㎠) 파괴압력 (kg/㎠)
A B
DH-11010 20 3/4 200 0.30 20 60 50 240
DH-11015 25 1 200 0.30 18 55 40 180
DH-11020 32 1 1/4 200 0.35 15 50 30 170
DH-11025 40 1 1/2 200 0.35 12 45 30 160
DH-11030 50 2 200 0.40 10 40 25 100
DH-11035 65 2 2/1 230 0.40 20 60 25 70
DH-11040 80 3 230 0.40 10 35 20 62
DH-11045 100 4 230 0.40 8 25 20 52
DH-11050 125 5 300 0.45 15 50 15 55
DH-11055 150 6 300 0.50 12 45 15 50
DH-11060 200 8 300 0.50 7 25 10 40
DH-11065 250 10 350 0.60 9 30 10 30
